無料の型番構成図メーカー
型番・品番・モデルコードを文字ごとに分解し、意味と選択肢を引き出し線でつないだ図版にする無料ツールです。 ブラウザだけで動き、SVG・PNG・JSONで保存できます。
ツールを開くパソコンのブラウザ向け・登録不要
何ができるか

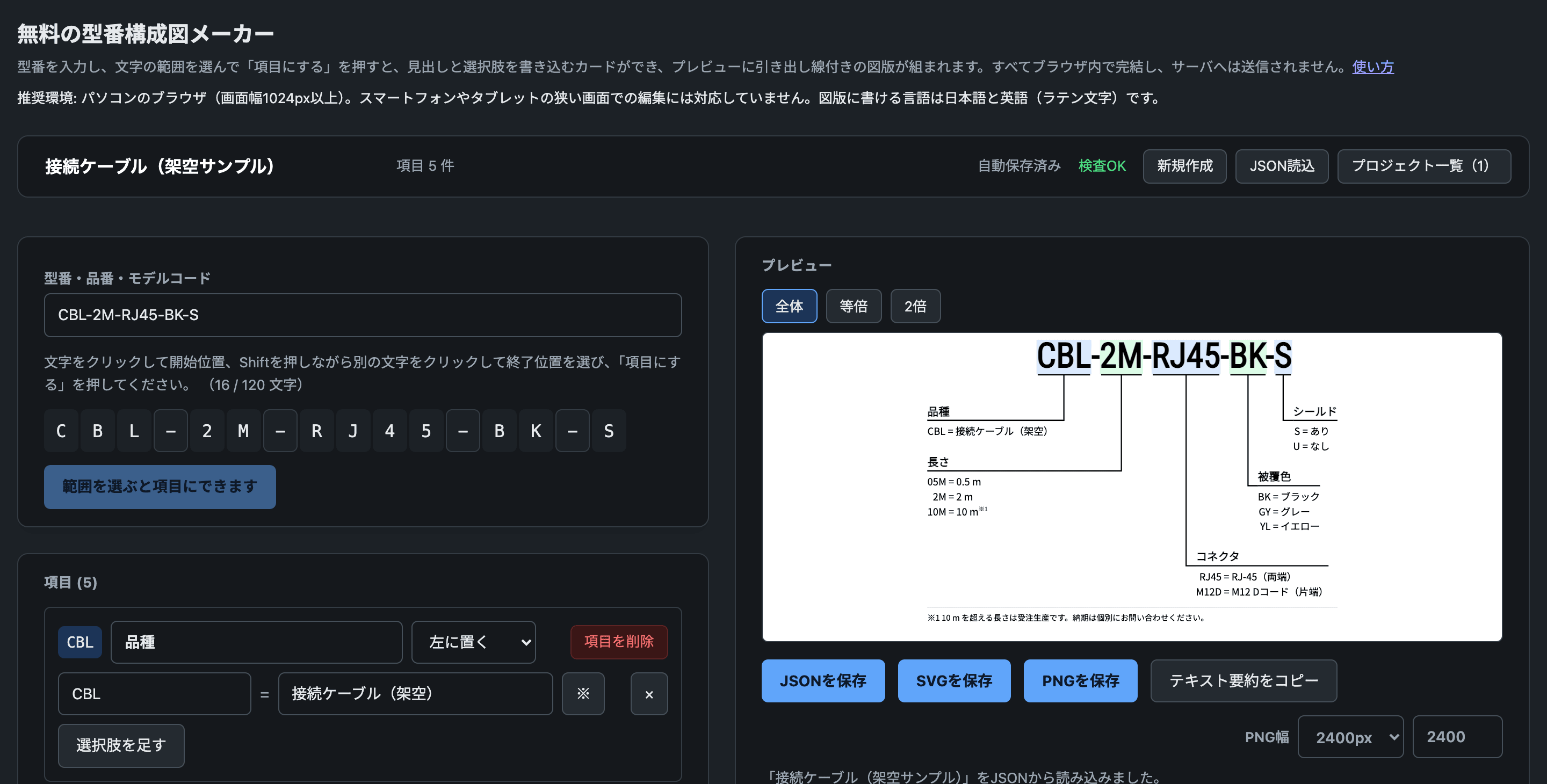

- 型番の文字範囲を選ぶと、その範囲の意味を書き込むカードができます。
- 見出しと選択肢を書き込むと、引き出し線でつないだ図版が自動で組まれます。
- 注釈は説明文の途中に差し込めて、図版では上付きの番号、下部では番号付きの一覧になります。
- 線の重なりや書き漏れを検査して、直す場所を指し示します。
- SVG・PNG・JSONで保存できます。SVGには書体が埋め込まれるので、開く環境で字が変わりません。
図版に書ける言語は日本語と英語（ラテン文字）だけです。同梱している書体がその範囲のためで、 韓国語・キリル文字・タイ文字などは字が入っていません。書体に無い文字を入れると、その場で指摘します。 画面表示は日本語のみです。
誰のためのものか
- 型番体系を説明する製品ページやカタログを作る人
- 仕様書・取扱説明書に型番の読み方を載せたい人
- 部品や機器を扱うECで、品番の意味を買い手に伝えたい人
- 型番ルールを社内で共有したい設計・営業の担当者
提供しないこと
- 型番そのものの自動採番
- BOM・在庫・製品マスタの管理
- 入力した型番の意味を推測すること（意味は利用者が書きます）
入力したものはどこへ行くか
どこへも送信しません。入力と保存はすべてブラウザの中で完結し、作った図版はお使いのブラウザにだけ残ります。 別の端末へ移すときは、JSONとして書き出したファイルを持ち運んでください。
作例
架空の型番を3件、作り方の説明つきで置いています。JSONを取り込めばそのまま編集できるので、 自分の型番に置き換えていくのが早い始め方です。
- 機器本体の型番を分解する — シリーズ・本体幅・取付方式・本体色の4項目。最初に作る1枚として素直な形です。
- 選択肢の多い型番を読ませる — 検出方式・検出距離・出力形式・接続の4項目。1つの項目に3つの選択肢が並びます。
- 項目が5つある長い型番 — 品種・長さ・コネクタ・被覆色・シールドの5項目。区切りの多い型番の例です。
